Trazos Topográficos: De los Planos a la Realidad con Exactitud

Construir sin trazo es como cocinar sin receta: puede salir, pero no como lo planeaste

Los planos se ven bonitos en papel, pero alguien tiene que marcar en el terreno dónde va cada cosa. Ese “alguien” somos nosotros.

¿Qué es el Trazo Topográfico?

El trazo (también llamado replanteo) es marcar físicamente en tu terreno los puntos clave de tu proyecto: dónde empiezan y terminan los muros, dónde van las columnas, los límites de la construcción, los ejes principales. Es como ponerle coordenadas reales a todo lo que está en los planos.

Lo hacemos usando estacas, hilos, pintura o clavos con marcas. El constructor llega y ve exactamente dónde debe trabajar. Sin trazo, estaría adivinando.

Tipos de trazos que hacemos:

Trazo inicial: Los ejes principales y límites del proyecto
Trazo de cimentación: Dónde van las zapatas, trabes de cimentación
Trazo de columnas: La ubicación exacta de cada columna
Trazo de muros: Los límites de paredes y divisiones
Trazo de instalaciones: Rutas de tuberías, ductos, etc.

¿Por Qué es Crucial un Trazo Profesional?

Todo Queda Donde Debe Estar

Un error de 5 centímetros en el trazo puede significar que una puerta no abre bien, que una ventana queda fuera de lugar, o que las tuberías no embonan. La precisión desde el inicio te ahorra dolores de cabeza después.

Evitas Errores Costosos

Imagina que ya vaciaste la losa y descubres que está 20 centímetros fuera de lugar. Demoler y rehacer cuesta una fortuna. Un buen trazo previene esos errores que salen carísimos.

Tu Obra Avanza Más Rápido

Cuando el constructor tiene todo marcado claramente, no pierde tiempo midiendo, dudando o consultando planos. Llega y trabaja. Eso acelera la obra considerablemente.

Respetas los Límites de tu Propiedad

Construir sobre el terreno del vecino es un problema legal grave. Con un trazo correcto basado en el levantamiento, te aseguras de estar dentro de tu propiedad.

Cómo Hacemos el Trazo de Tu Proyecto

Paso 1: Revisamos Tus Planos

Estudiamos los planos arquitectónicos y estructurales. Identificamos los puntos clave que hay que marcar: ejes, columnas, muros, límites. También verificamos que los planos tengan las medidas y referencias que necesitamos.

Paso 2: Ubicamos Referencias en Terreno

Buscamos puntos de referencia físicos: mojoneras, esquinas del terreno, elementos permanentes. Desde ahí vamos a calcular todo lo demás.

Paso 3: Marcamos los Ejes Principales

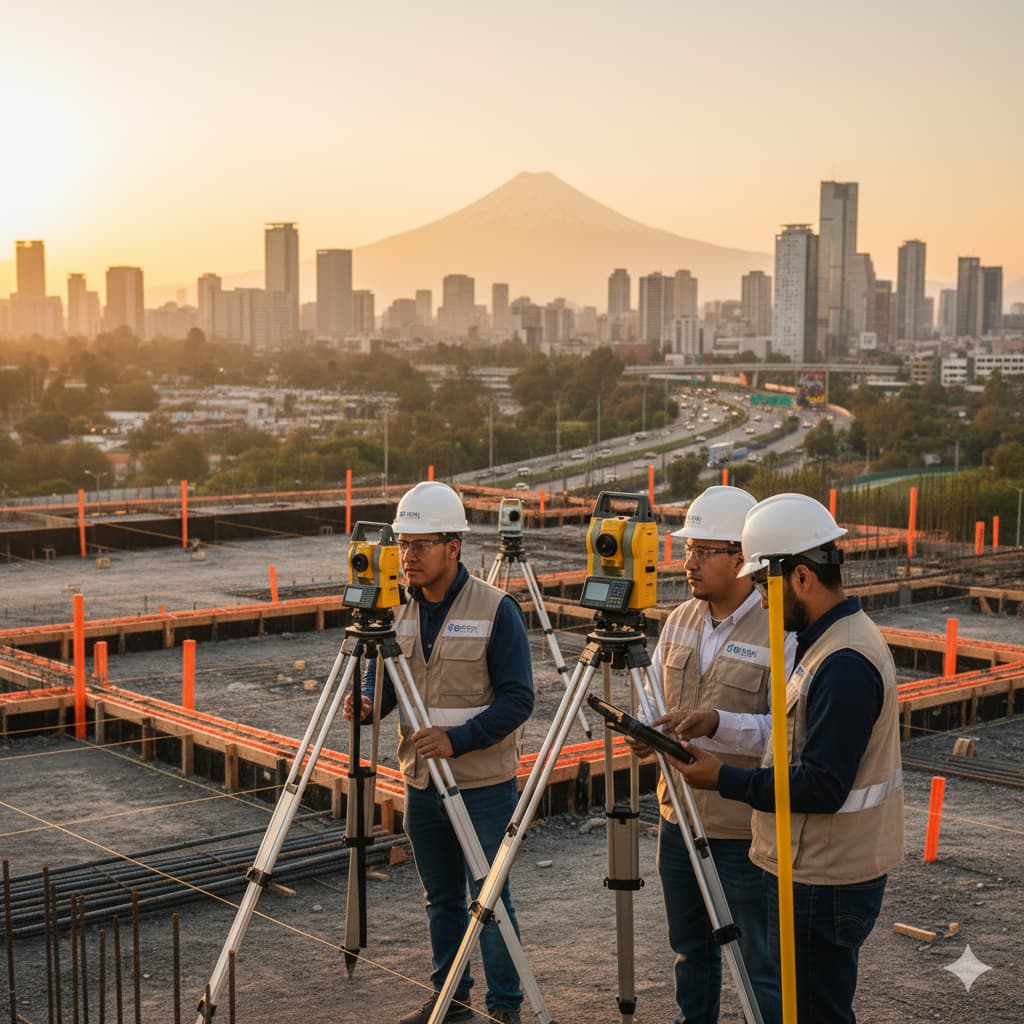

Con estación total y GPS, ubicamos los ejes principales de tu construcción. Estos son las líneas maestras de las que se deriva todo lo demás. Los marcamos con estacas bien clavadas y protegidas.

Paso 4: Trazamos los Detalles

A partir de los ejes, marcamos cada elemento: columnas (con un clavo exactamente donde va el centro), muros (con hilos o pintura), límites de excavación, etc. Todo con la precisión que el proyecto requiere.

Paso 5: Verificamos y Entregamos

Revisamos que todo esté correcto, que las distancias cuadren, que los ángulos sean exactos. Le explicamos al constructor qué significa cada marca y le entregamos un croquis de referencia.

¿Cuándo Necesitas un Trazo?

Tipos de trazos que hacemos:

Inicio de cualquier construcción: Casa, edificio, nave, lo que sea
Cimentaciones: Para que las zapatas queden exactas
Estructuras metálicas: Donde la precisión es crítica
Carreteras y vialidades: Trazo del eje y curvas
Fraccionamientos: Trazo de cada lote
Ampliaciones: Cuando agregas a una construcción existente
Instalaciones especiales: Maquinaria pesada, equipo industrial

Equipo que Usamos

Estación Total

El instrumento principal para trazos. Nos permite ubicar cualquier punto con precisión milimétrica. Mide ángulos y distancias, y calcula automáticamente las coordenadas.

GPS de Precisión

Para proyectos grandes donde necesitamos rapidez sin perder exactitud. El GPS nos da coordenadas reales que podemos replicar siempre.

Herramientas Tradicionales

Estacas, hilos, pintura, clavos, plomadas. La tecnología es importante, pero las marcas físicas claras son igual de cruciales.

Guías y Recursos para Tu Proyecto

Aprende todo sobre topografía con nuestras guías especializadas

Trazos topograficos - de la planificacion a la ejecucion

¿Listo para Ver Tu Proyecto Marcado en el Terreno?

Un trazo preciso es el primer paso de una construcción exitosa. Contáctanos y programamos el trazo de tu proyecto.
